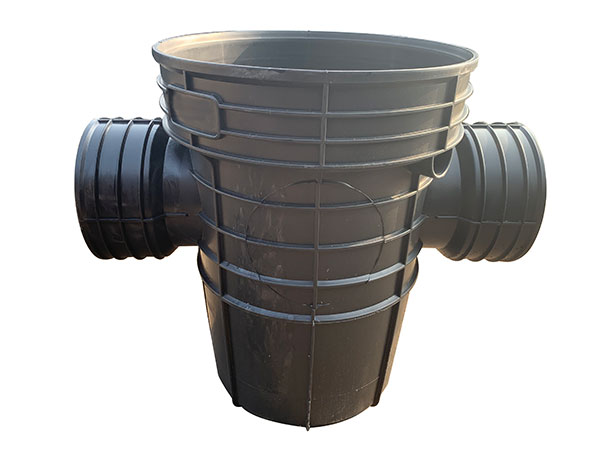

450-200A沉泥直通檢查井
450-200A沉泥直通檢查井

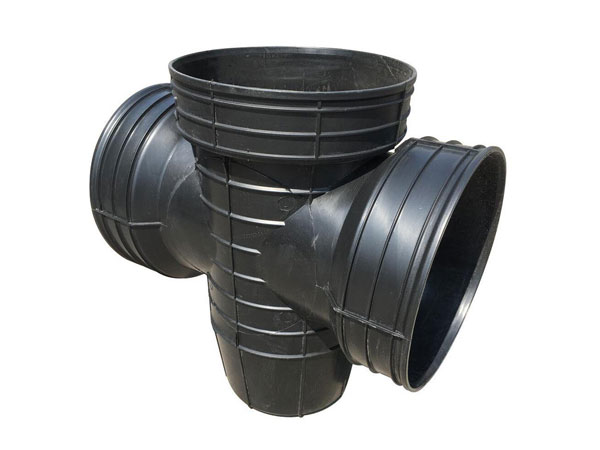

塑料檢查井由井座、井筒、井蓋和塑料檢查井零配件組成。檢查井井筒可采用埋地排水管材，如PVC-U雙層軸向中空管、HDPE中空纏繞管等。根據接管數和角度不同有起始井座、直通井座、三通井座、四通井座、90度彎頭井座等。為了適應各種排水狀況，塑料檢查井同時配套有內外徑轉換接頭、馬鞍接頭、變徑接頭、匯合接頭、變角接頭等與之配套的塑料檢查井零配件。這些零配件和井座共同用來保障整個排水系統的流通性和密封性。
適用范圍
1、建筑小區(居住區、公共建筑區、廠區等)、城鄉市政、工業園區、舊城改造等范圍內埋地排水管道外徑不大于1200mm、埋設不大于8m的塑料排水檢查井工程的設計、施工和維護保養。
2、一般土質、軟土土質、季節性凍土土質和濕陷性黃土土質條件下的塑料排水檢查井施工;
| 沉泥井座規格 | ||||||
| 井筒 | 200 | 315 | 450 | 630 | 700 | 1000 |
| 支 管 | 110B | 160B | 200B | 200A | 200A | 300A |
| 160B | 200B | 200A | 225A | 225A | 400A | |
| 200A | 225A | 315B | 315B | 500A | ||
| 225A | 315B | 300A | 300A | 600A | ||
| 315B | 300A | 400B | 400B | |||
| 300A | 400B | 400A | 400A | |||
| 400A | 500A | 500A | ||||
| 600A | 600A | |||||
<
<
<
